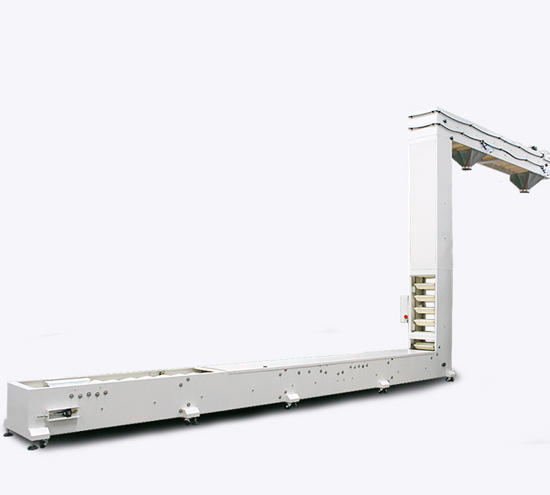

Z型鬥式提升機

産品介紹

Z型鬥式提升機外形爲“Z”字型，可以水平-垂直-水平輸送粉末、顆粒及黏性物料，可以單點或多點卸料，其料鬥材質可根據輸送物料選擇碳鋼、不鏽鋼或塑料材質，機殼可采用碳鋼、鍍鋅闆或不鏽鋼框架。

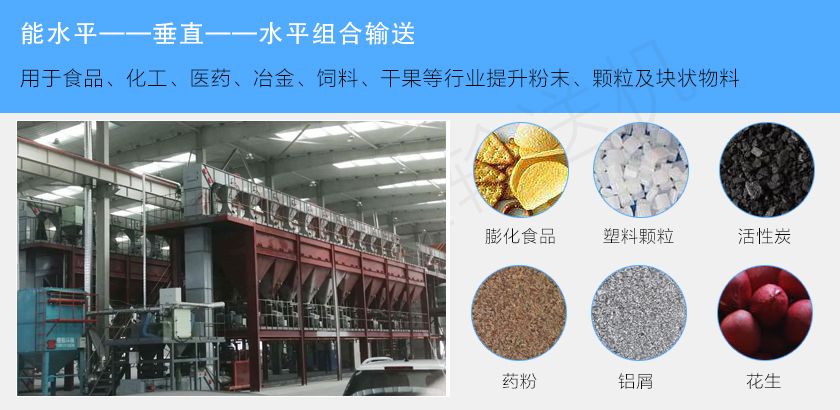

應用範圍

Z型鬥式提升機可應用于食品業，膨化食品業，飼料行業，糖果行業，幹鮮果品業，保健食品業，糧食精加工處理業，化工醫藥業，五金電料業，軍工制造業等，适合輸送粉末和顆粒物料，也可輸送非黏性物料，如：糧食、飼料、水泥、碎礦石等。

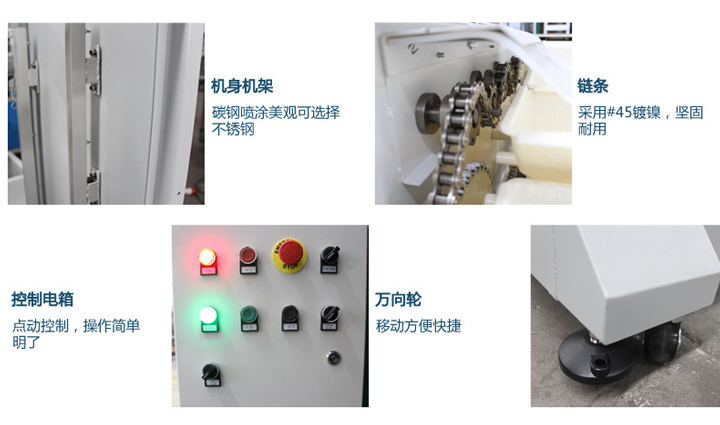

細節結構

Z型鬥式提升機主要由殼體、牽引件（輸送鏈）、料鬥、驅動輪（頭輪）、改向輪（尾輪）、張緊裝置、導向裝置、加料口（入料口）和卸料口（出料口）等部分組成。

用戶可選配置：

機箱：半封閉機箱—防塵機箱—氣密機箱—不鏽鋼機箱—碳鋼噴塗機箱。

料鬥：不鏽鋼料鬥—碳鋼料鬥—食品朔料料鬥。

驅動：防爆減速機，普通減速機。

鏈輪：合金鋼鏈輪—不鏽鋼鏈輪。

鏈條：合金鋼鏈條—不鏽鋼鏈條。

控制：手動啓動停止，自動啓動停止，變頻控制。

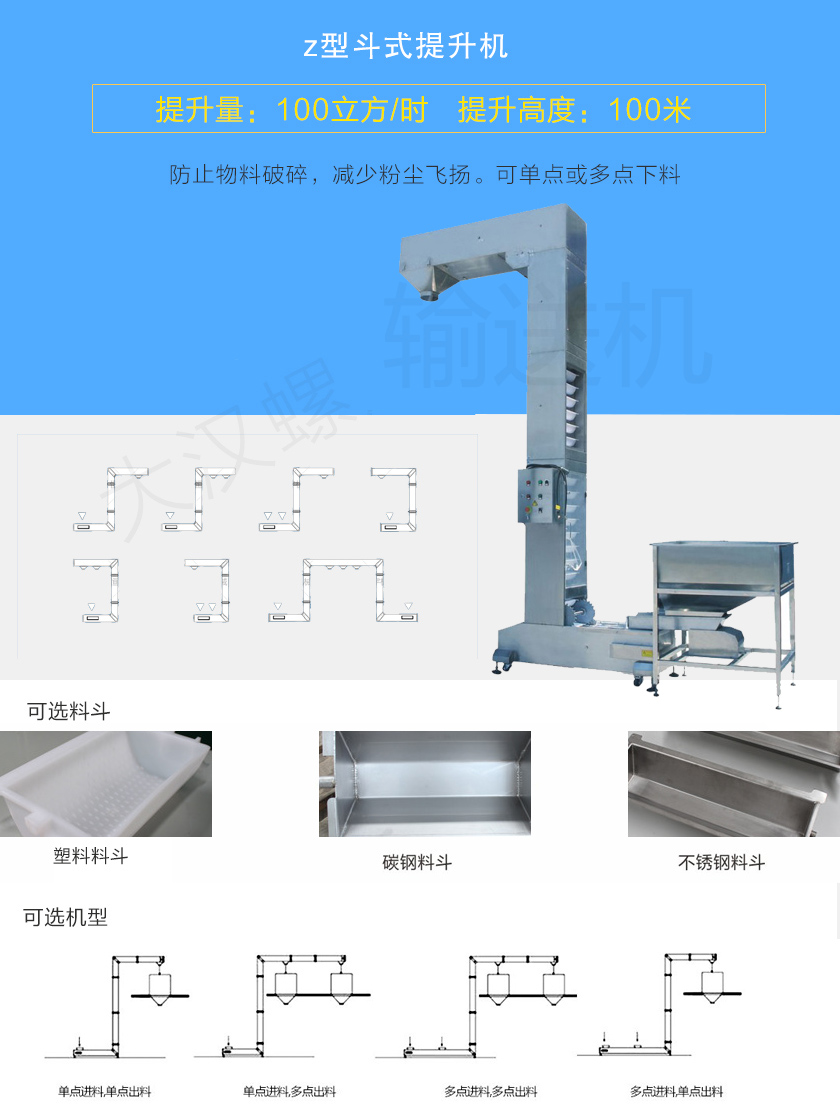

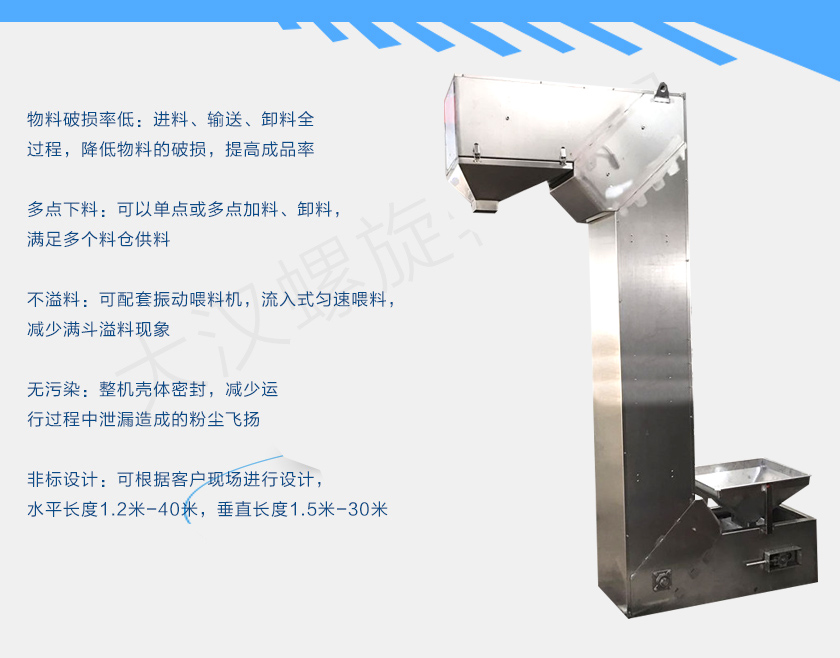

特點優勢

1、每小時輸送量可以達到100立方/時，可以提升100米；

2、單點或多點卸料，可以用于輸送粉末、顆粒及塊狀物料；

3、全封閉結構，可減少粉塵飛揚現象，減少污染;

4、設備材質可根據使用需求的不同選用碳鋼噴塑、304不鏽鋼、316L不鏽鋼等材質，料鬥材質有改性塑料料鬥、碳鋼料鬥、不鏽鋼料鬥可選。

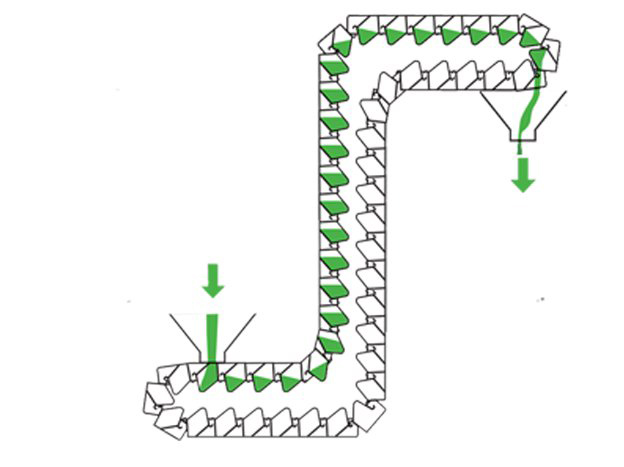

工作原理

Z型鬥式提升機料鬥把物料從下面的儲藏中舀起，随着輸送帶或鏈提升到頂部，繞過頂輪後向下翻轉， 鬥式提升機将物料傾入接受槽内。帶傳動的鬥式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的鬥式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。鬥式提升機一般都裝有機殼，以防止鬥式提升機中粉塵飛揚。

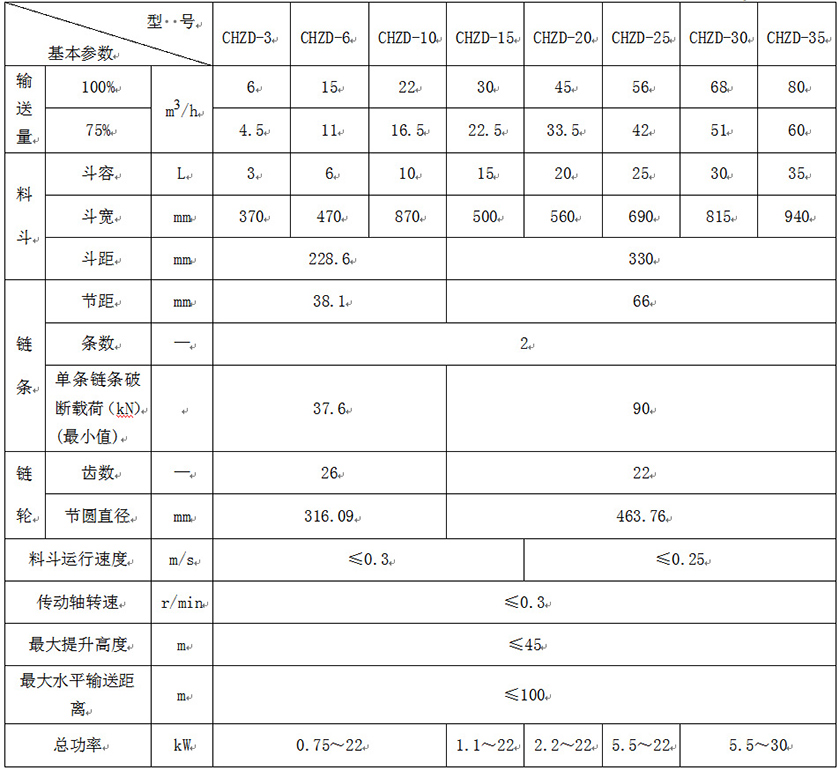

技術參數
